Poutre MTR® A
Autoportance, armature et coffrage réunis en un seul élément (également R 60/90/120)
Autoportante lors du montage et du coulage du tablier, avec fond inférieur en acier.
La poutre MTR® A, dotée d’un fond inférieur en acier, est autoportante lors des phases de montage et de coulage du plancher. Elle permet de répondre à toutes les exigences architecturales et constitue une solution idéale en alternative aux limites constructives des systèmes traditionnels.
Marquée CE conformément à la norme UNI EN 1090-1, elle est composée d’un fond inférieur en acier, de membrures supérieures et d’âmes en acier de construction, complétées sur site par un béton collaborant.
Cette solution structurelle permet la réalisation de structures à ossature dans toutes les zones sismiques, en association avec différents types de planchers selon le bâtiment et les performances requises.
Caractéristiques de la poutre MTR® A
Elle est composée d’un fond inférieur en acier, de membrures supérieures et d’âmes en acier de construction conformément à la norme UNI EN ISO 10025-2, complétées sur site par un béton collaborant.
Béton de complétion
C25/30, sauf indication contraire du bureau d’études.
Système d’autoportance
La poutre supporte son propre poids ainsi que celui du plancher dès sa mise en place sur le poteau, avant même le coulage du béton de complétion.
Soudures
Soudage à fil continu sous gaz de protection (procédé UNI EN ISO 4063-135), en conformité avec les NTC 2018.
Références normatives
Phase 1 : § 4.2 NTC 2018 et Eurocode 3. Phase 2 : § 4.1, 4.2 et 4.3 NTC 2018 et Eurocodes 2, 3 et 4. Conception en zone sismique : Chap. 7 NTC 2018 et Eurocode 8.
Conception
Selon la procédure de calcul du logiciel MTR®, conforme aux normes en vigueur.
Résistance au feu (R)
Native R 60/90/120 ou obtenue par application de peintures intumescentes, enduits ignifuges ou revêtements en plaques de plâtre REI.
Base
Plaque en acier de construction conforme à la norme UNI EN ISO 10025-2, assurant les fonctions d’armature, de support du plancher et de coffrage pour le béton de complétion.
Certification produit
Marquage CE conformément à la norme UNI EN 1090-1
Types
La poutre MTR® A peut être réalisée en plusieurs types afin de garantir une liberté maximale de conception :
Traitements de la platine inférieure
Ce traitement permet de préserver l’intégrité de l’acier et de créer une surface prête à être enduite. Cette même technique est également employée pour les tôles non structurelles utilisées dans la fabrication des poutres de rive et des poutres en intrados.
Le fond inférieur des poutres MTR® A est systématiquement traité avec un primaire antirouille sur les deux faces et avec une résine d’accrochage pour enduit uniquement sur la partie apparente destinée à être enduite.® A è sempre trattato con primer antiruggine su entrambi i lati e resina aggrappante per intonaco solo per la parte a vista da intonacare.
Traitements et finitions
Antirouille
Primaire antirouille
Enduit
Primaire + résine d’accrochage
Peinture
Primaire antirouille
Finition brute
Sur demande
Protection REI
Utilisation de poutres MTR® C – poutres MTR® T avec enrobage inférieur adéquat – poutres MTR® A avec R 60/90/120 native ou avec traitement de la plaque inférieure au moyen de peintures intumescentes, d’enduits ignifuges ou d’un revêtement en plaques de plâtre REI.
Acier corten

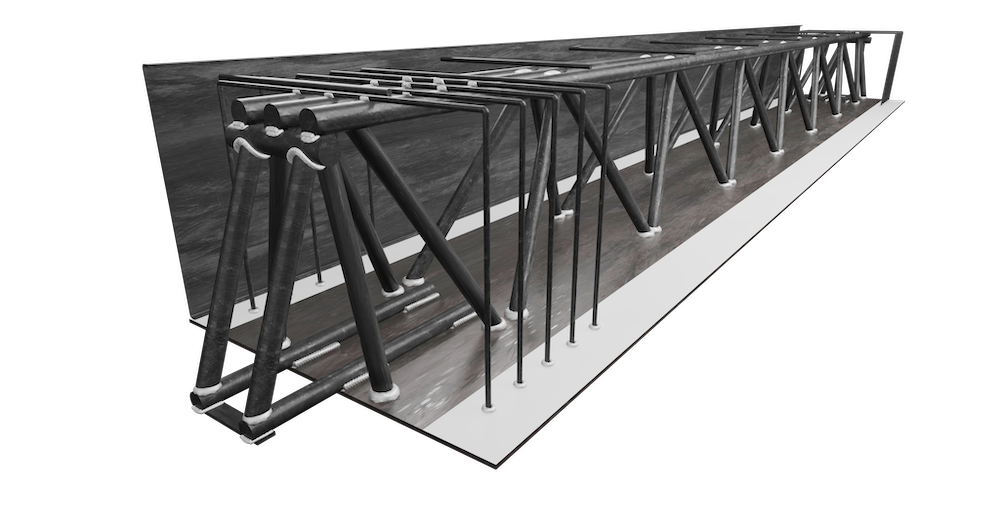

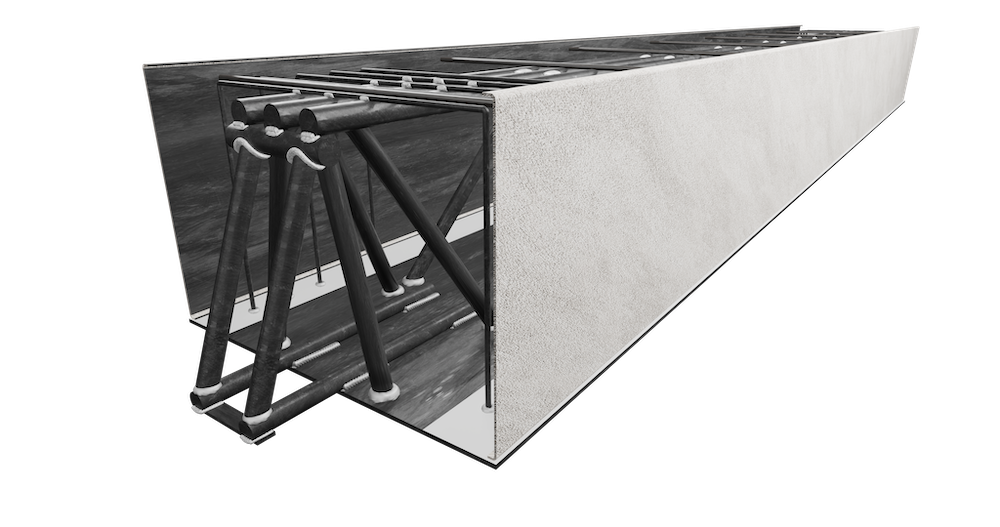

Poutres MTR® A disponibles sur demande avec plaque inférieure et tôles latérales en acier corten.
Dans les cas où une peinture est requise, comme pour les planchers prédalles ou les faux plafonds, le traitement se limite au primaire antirouille.

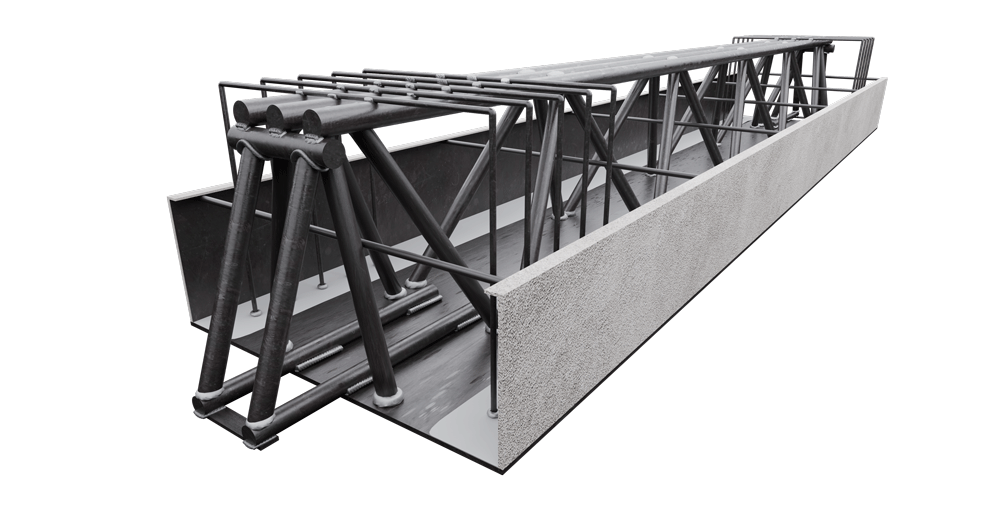

La poutre MTR® A en intrados A reçoit les mêmes traitements que la version à épaisseur : la plaque inférieure et les rives restent apparentes et nécessitent un primaire et éventuellement une résine d’accrochage.® A a spessore: oltre al piatto, anche le sponde rimangono a vista e necessitano quindi di trattamento con primer ed eventuale resina aggrappante.
La poutre MTR® A en extrados A présente une plaque inférieure traitée comme la version à épaisseur (primaire seul ou primaire + résine), tandis que les rives supérieures reçoivent généralement uniquement un primaire, car elles seront protégées par une membrane d’étanchéité extérieure.
Systèmes d’appui et nœuds structurels
Les poutres MTR® System reposent sur les éléments porteurs verticaux, comme les poteaux et les voiles, grâce à des systèmes d’appui spécifiques soudés aux extrémités des poutres et conçus sur mesure. Ceux-ci sont dimensionnés pour supporter les charges de première phase et éviter toute interférence avec les armatures en attente. Les connexions entre les éléments du système MTR® System et les éléments porteurs adjacents, tels que poutres en continuité, poteaux et voiles, sont réalisées par des nœuds structurels à l’aide de barres en acier B450C pour béton armé.
Appui sur poteaux

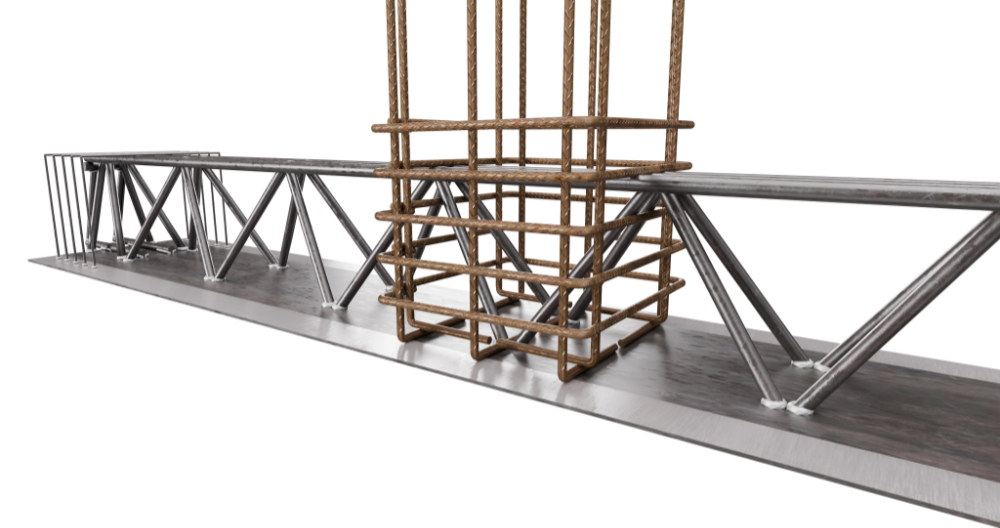

Les poutres MTR® reposent sur la maçonnerie ou sur les poteaux via des systèmes d’appui spécifiques situés à leurs extrémités.
Armatures aux nœuds
Les poutres MTR® sont livrées sur chantier avec les armatures de continuité aux nœuds, en acier pour béton armé de qualité B450C.
